網絡通信系統

　　計算機網絡是計算機信息系統最基礎的設施, 其主要功能是提供系統之間各組件的互連和互操作性的通信，它是一個多廠商、多協議和面向各種應用的體系結構。計算機網絡系統集成的主要任務是解決各類設備、子系統間的接口、協議、系統平臺、應用軟件等與子系統、建筑環境、施工配合、組織管理和人員配備相關的一切面向集成的問題。

　　從技術角度來看，網絡系統集成綜合了現代計算機技術、網絡通信技術、自動控制技術、應用系統開發技術、建筑智能化工程實施等技術,其項目實施一般包括：用戶需求調研、技術方案設計、項目招投標和商務合同簽定、布線系統施工、網絡設備安裝調試、系統運行與維護等過程。

網絡架構

　　網絡架構的設計著眼于為系統各區域提供可靠、高速的數據交換平臺，在設計上體現化繁為簡的原則，注重?cái)U(kuò)展能力和可管理性

三層網絡架構

　　傳統的企業網絡往往采用三層架構組網結構：

　　傳統三層網絡架構的主要特點：

　　• 匯聚+核心采用OSPF、靜態路由等三層路由協議

　　• 全網的三層壓力分解至匯聚設備承載，核心相對壓力較小，主要任務是承載全網的三層轉發

　　• 冗余機制主要通過ECMP或是備份路由實現，整體的切換效能相對較低

　　• 接入上行采用雙線物理冗余結構，并通過生成樹協議進行收斂

大二層網絡架構（扁平化架構）

　　虛擬化和云時代，企業IT系統中，接入服務器的規模飛速增加，虛擬服務器的規模出現級數增長，應用數據的總量也隨之急劇攀升。在同一個二層網絡內，任意兩臺虛擬服務器之間要做無阻塞的快速交換的客戶需求愈來愈多。由于傳統的三層架構的網絡系統中，VLAN往往集中于作為接入層的二層交換機，這就導致作為網關的匯聚交換機出現容量不足而降低整網性能，難于滿足網絡系統中虛擬服務器的遷移及數據交換產生的流量的要求。因此需要采用新得技術有效的增加匯聚交換機的容量，同時還必須采用有效的技術提高接入到匯聚交換機之間的帶寬利用率。這種情況下大二層網絡架構解決方案應運而生。

　　大二層網絡改變了原有的傳統網絡架構，使得原有的VLAN不再局限在二層網絡中，而是可以延展到所有的匯聚層、接入層交換機的VLAN中。

解決方案

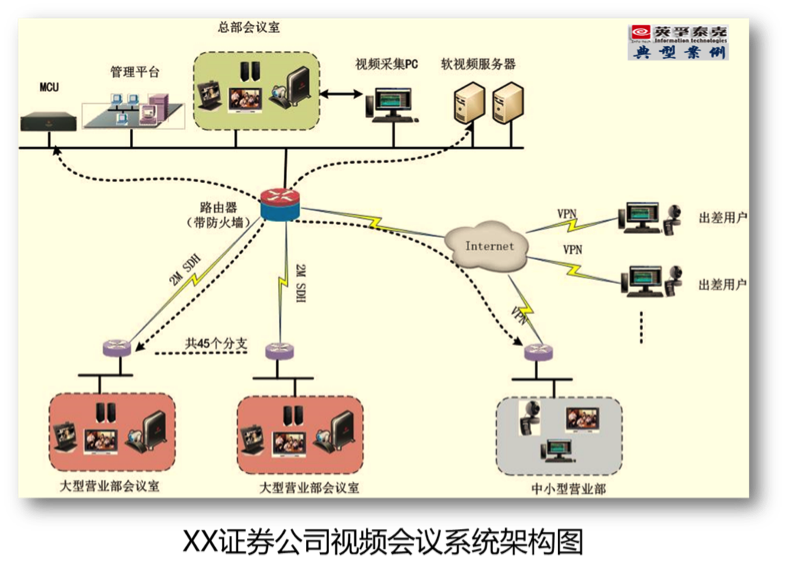

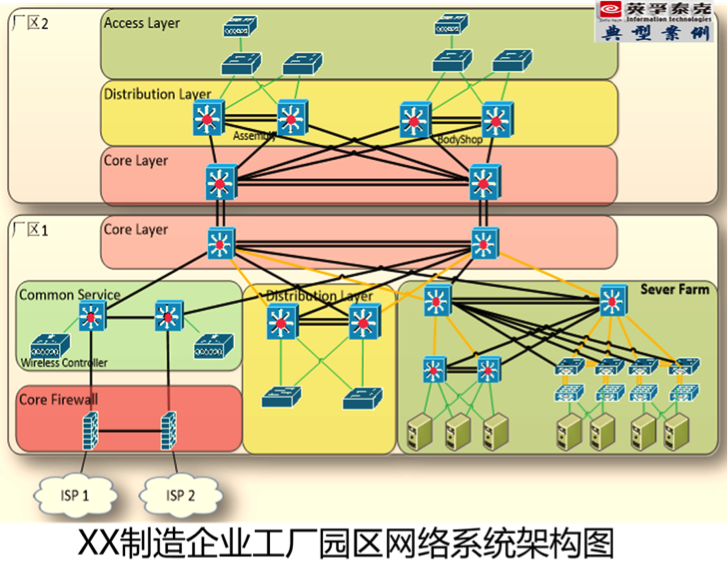

典型案例
